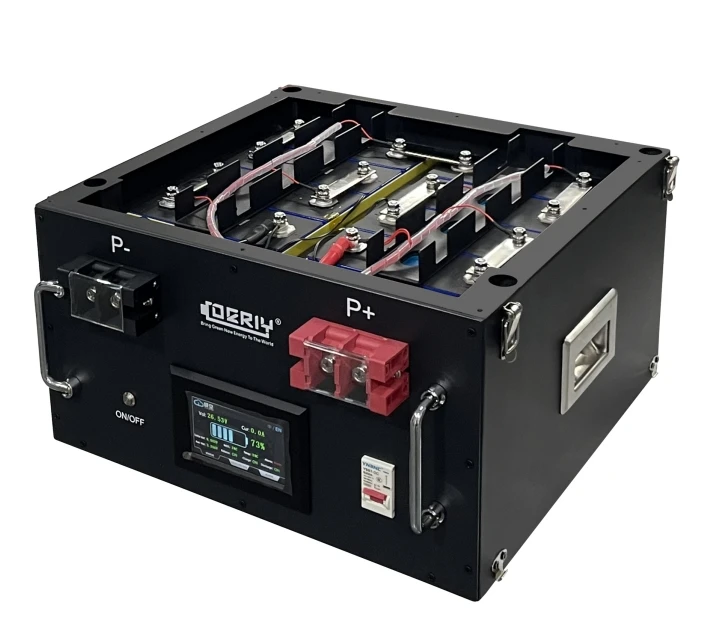

7kWhリチウム電池を家庭用に壁面取り付けすることは可能ですか？

7kWhリチウム電池の壁面取付の実現可能性

7kWhリチウム電池設置における構造的積載能力および壁面アンカー固定の要件

平均的な7kWhリチウム電池の重量は約50〜70キログラムで、大型冷蔵庫のコンプレッサーユニットに似た重さと考えてよいでしょう。このような重量では、取り付けられる表面にかなりの負荷がかかります。通常の石膏ボードでは、長期間にわたりこのような荷重に耐えるようには作られていないため、問題が生じる可能性があります。そのため、正しく設置するには、木製またはレンガ造りの耐力壁にスタッドを使って電池をしっかり固定する必要があります。取り付ける前に、専門家に壁の材質、木材の間隔、および下地構造が実際にその荷重に耐えられるかを確認してもらうことが重要です。これらの手順を省くと、後々取り付け部分が緩む、壁にひびが入る、あるいはそれ以上の重大な問題が発生するリスクがあります。特にコンクリートやレンガ壁への取り付けの場合には、地震にも耐えられる設計で、それぞれ少なくとも150キログラムの保持能力を持つ拡張アンカーを使用してください。また重要な点として、電池とドア、窓、部屋の角との間には少なくとも30センチメートルの間隔を空けるようにします。このスペースがあれば、振動を抑えられ、将来的なメンテナンスが容易になり、危険なほど熱が内部にこもることなく適切に放熱できます。

壁掛け式7kWhリチウム電池の認証基準（UL 9540A、IEC 62619、NEC Article 706）

法的に準拠し安全性が検証された壁掛け式設置は、以下の3つの相互に関連する基準を満たさなければなりません。

• UL 9540A 故障状態下における火災伝播抵抗および熱暴走の封じ込めを評価するもの
• IEC62619 規格 実使用条件下での電気化学的安全性、機械的堅牢性、およびサイクル耐久性を認証するもの
• NEC Article 706 エネルギー貯蔵システムに特有の電気的絶縁、アークフォルト検出、および過電流保護を義務付けるもの

TÜV ラインラントは最近、独立したテストを実施し、市場に出回っている7kWhモデルの約82%が、壁面設置においてほぼ必須とされるUL 9540Aの垂直火炎伝播試験に合格していないことを明らかにしました。ほとんどのメーカーは、提供する認定取り付けガイドラインに厳密に従わない場合、保証を無効にしてしまうでしょう。次にGFCI（接地故障遮断器）について少し触れておきましょう。これらの装置はNEC規格706.14(B)によれば絶対に必要不可欠です。壁面に取り付けるユニットでは、家庭内の重大な感電事故を防ぐ観点から、GFCIの設置は避けられません。

なぜほとんどの7kWhリチウム電池が壁面取り付け用に設計されていないのか

7kWhリチウム電池システムのほとんどは、構造上のリスクと熱管理の問題という2つの主な理由から、壁面取り付けではなく、床上またはラック設置用に設計されています。ここで対象となる装置の重量は50～70キログラムに達するため、一般的な住宅の壁や構造材が安全に支えることのできる範囲を超えてしまいます。このため、力が加わった際に故障するリスクを防ぐために、コンクリート基礎への特別な補強や頑丈な構造部材への固定が必要になります。また、長時間にわたる高負荷運転時には冷却も大きな課題となり、内部温度が頻繁に45度を超えるため、バッテリーパック内で不均一に熱がたまり、特定のセルの劣化を加速させるとともに、危険な熱暴走のリスクを高めます。このような状況は、換気が不十分で狭い空間に壁面取付けが行われやすい環境で特に起こりやすくなります。これらの理由から、ほとんどのバッテリー製造業者は床置きまたはラック設置方式を採用しています。こうした設置方法は装置周囲の空気の流れを改善し、メンテナンスを容易にするだけでなく、UL 9540AおよびIEC 62619といった、さまざまな条件下でバッテリーがどのように動作すべきかを定めた重要な安全規格への適合にも貢献します。

7kWhリチウム電池のための最適な住宅内設置場所の選択肢

安全性と効率性のための地下室、ガレージ、設備室、外壁の比較

7kWhリチウム電池の最適な設置場所を選ぶことは、安全性、性能、耐用年数に直接影響します。気候の安定性が極めて重要です。リチウム電池は周囲温度が10°C～30°C（50°F～86°F）の狭い範囲内で最も高い効率と長寿命を実現します。以下に一般的な住宅内の設置場所を比較しています。

ガレージはメインの居住空間からよく隔てられているため、騒音や汚れを閉じ込めることができて非常に優れています。しかし、適切な暖房・冷房設備の設置に加え、衝撃に対応できる頑丈な保護カバーが必要です。地下室はコンクリート壁のおかげで季節に応じて自然と涼しくまたは暖かく保たれますが、湿気の問題には注意が必要です。ここでは適切な排水処理と換気口を通した良好な空気の流れが何よりも重要です。設備専用に設計されたユーティリティルームは、もともと適切な空調制御、設計に組み込まれた十分な通気性、そして独立した電気回路が備わっているため、全体的に最も適した選択肢となります。これらの特徴により、他の選択肢と比べて屋内設置においてはるかに信頼性が高くなります。外壁への設置は、屋外環境用に認定された特別なエンクロージャー（UL 9540A適合およびNEMA 3R規格など）を使用する場合にのみ可能です。これにより、内部での結露発生、日光による損傷、時間経過に伴う温度変化などの問題に対処できます。ただし、どこに設置する場合でも、すべての側面に少なくとも3インチの空きスペースを確保することで、自然な冷却が可能になります。この簡単な対策により、日中の温度変動によるバッテリーへの負荷が軽減され、機器の寿命を実に約40％延ばすことができます。

現代の7kWhリチウム電池における省スペース設計の現実

主要な7kWhリチウム電池モデルの物理的寸法、重量および取付面積

今日の7kWhリチウム電池は、その優れたエネルギー密度（約300～350Wh／kg）のおかげで、狭いスペースに多くの電力を蓄えることができます。これらの家庭用ユニットは通常、高さ500～600mm、幅400～500mm、奥行き200～250mm程度であり、サイズとしては細めのキッチンキャビネットとほぼ同じです。一般的に重量は70～90kgの間で、メーカーがエネルギー貯蔵容量と熱管理の課題とのバランスを取らざるを得ないことを示しています。古い鉛酸バッテリーと比較すると、これらのリチウム電池は約半分のスペースしか必要としません。壁に取り付けることができるモデルもありますが、少なくとも100kgの重量に耐えられる専用ブラケットと適切な構造補強が必要となるため、ほとんどの設置業者は安全性やメンテナンスのしやすさを考慮して、依然として床上またはラックに設置することを好みます。家庭用では、リチウム鉄リン酸（LFP）化学組成が主流になりつつあり、これは高い安全性を確保でき、数千回（多くの場合6,000回以上）の充放電サイクルに耐えられ、嵩張らずに十分なエネルギーを蓄えることができるためです。

屋内設置される7kWhリチウム電池の換気、空きスペース、および熱管理に関する要件

適切な熱管理は、屋内に設置された7kWhリチウム電池を安全に長期運用する上で不可欠です。認証を受けた設置には以下の条件が必要です。

• 7～15 cm（3～6インチ） 周囲に障害物のない空きスペースを確保し、自然対流による空気流通を可能とすること
• 周囲温度を常に 10°C～30°C（50°F～86°F）
• セル間の温度差は 2°C（3.6°F） 以下に保ち、不均一な劣化やBMSの不均衡を防ぐこと

これらの要因が無視されると、バッテリーの劣化が著しく加速します。使用可能なサイクル寿命は20％から40％の間で低下し、さらにサーマルランアウェイ現象が発生する可能性もはるかに高まります。ULおよびIEC認証を取得している7kWhのほとんどのバッテリーには、内蔵型バッテリーマネジメントシステムとパッシブ冷却機能が備わっています。しかし、小さなクローゼットや狭いユーティリティスペースなど、密閉された場所に設置する場合、多くの場合ダクトによる追加の換気が必要になります。そのため、屋内設置では地下室やガレージの方が好ましい選択肢となる傾向があります。こうした空間は自然に空気の流れが多く、放熱性能も優れています。ただし、こうした好適な場所であっても、湿度レベルや極端な温度の適切な監視が依然として非常に重要であることを忘れないでください。

よくある質問セクション

すべての7kWhリチウム電池は壁面取り付けに適していますか？

いいえ、ほとんどの7kWhリチウム電池は、構造的および熱管理上の理由から壁面取り付けを想定して設計されていません。安全性と機能性を確保するため、床置きまたはラック設置が一般的です。

壁面取り付け可能な7kWhリチウム電池は、どのような規格を満たすべきですか？

電池は火災伝播防止、電気化学的安全性、絶縁性能に関して、UL 9540A、IEC 62619、NEC Article 706の各規格を満たしている必要があります。

屋内への電池設置において換気はなぜ重要ですか？

換気は放熱管理に役立ち、バッテリーの劣化を防ぎ、耐用年数を延ばす上で極めて重要です。

家庭用バッテリー設置に最適な場所はどこですか？

地下室、ガレージ、設備室などが最適です。これらは気候が安定しており、構造的なサポートも整っているためです。
